矿用挖掘式装载机技术要求

发表时间:2022-03-01 访问量:9450

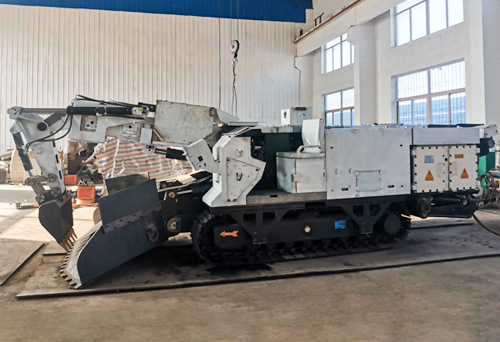

矿用挖掘式装载机技术要求


一、 技术参数

型 号

检测项目

ZWY-120/55L

装载能力 m³/h

≥160

整机质量 kg

15000±5%

最小转弯半径 m

≤7

挖掘宽度 mm

≥6300

挖掘高度 mm

≥4920

挖取距离 mm

≥2720

卸载高度 mm

1400-1800

挖掘深度 mm

≥830

爬坡能力 (°)

≥32

刮板链速度 m/s

0.63±5%

运输槽宽度 mm

630

主电机功率 kW

≥55

油泵流量 L/min

≥36

行走速度 m/s

0.35±5%

履带平均接地比压 KPa

46.3

额定工作压力 MPa

27

电器绝缘

三相 MΩ

>5

相间 MΩ

>5

外型尺寸

(运输状态)

长 mm

7300±50

宽 mm

2200±50

高 mm

2150±50

液压前探系统

超前距离

≥1.8m

支护面积

2.3m*1.6m

支护高度

3.5m~5.2m

二运转载机

基本尺寸

机头2.2*1m,机尾2*1m,中节2.4*1m*5件

电滚筒

功率15kw,φ500mm

机尾滚筒

Φ230mm,

水山破碎锤基本参数:

打击次数/分钟:450-800Bpm (2)油液流量:30-50L/Min

钎杆直径:68mm (4)母机重量:245kg

工作油压:10-40Mpa

二、技术要求

1、最大零部件尺寸,长不大于3.5米,宽不大于1.0米,高不大于1.6米,重量小于6T;

2、装载能力≥160m3/h,适用巷道断面(宽×高)(3-5.5)mX(3-4.5)m。

3、接地比压小于0.1Mpa,保证工作期间不过多陷入;

4、挖掘式装载机供电电压为1140/660V,挖掘式装载机需提供必要的前级馈电开关,该开关必须有过压、欠压、过载短路和漏电等保护功能,且挖掘式装载机电控系统必须具备自身设备完善的保护功能;

5、一运底板、两侧护板及挖斗采用日本JFE-EH500或以上材质的进口耐磨钢板。

6、矿用防爆型设备必须提供设备整机的煤安标志证。设备中所有需要煤安标志证的部件,必须具有有效的煤安标志证,设计防爆的电气部件,必须具有国家防爆检验部门颁发的“防爆检验合格证”、生产许可证以及出厂合格证。

7、供水系统配备水过滤器及减压阀,最大耐压8MPa。当冷却水源温度为30℃-35℃时,能满足设备整机的冷却要求。

8、挖掘式装载机本身具有机械瓦斯断电闭锁功能,其断电范围、断电点、断电时间满足《煤矿安全规程》的要求,在瓦斯断电闭锁时需能够实现整机(包括照明灯)断电。配备瓦斯断电仪和语音报警系统,在油泵启动时语音提示报警。

9、必须具有有效的煤安标志证。主机所有液压系统件不得受炮崩影响,并配折叠式放炮防护装置。

10、符合2016版《煤矿安全规程》要求。执行标准JB/T 5503—2004《立爪挖掘装载机》;Q/LX018—2013《矿用挖掘式装载机》。

11、设备主阀、先导阀、多路比例换向阀等主要液压阀件及行走减速器、散热器均选用进口知名品牌,采用封闭式油箱加油系统。液压系统采用负载敏感、恒功率变量系统。主泵采用德国力士乐产品,运输马达采用波克兰产品,行走马达采用韩国ATC产品。破碎锤机芯采用韩国韩力产品。履带总成采用日本小松产品。电机采用南阳防爆电机或佳木斯电机厂产品。

12、电控箱采用PLC或主控器控制系统,电机主接触器采用真空接触器。必须提供二运电滚筒电源接口。

13、一运采用48条永强双链双驱动。刮板链采用黄油缸张紧,机械限位。

14、挖掘式装载机采用液压操控系统;主要由行走、挖掘、输送三大机构组成,其中行走机构由液压马达、减速机、支撑架、履带等组成,行走速度不低于0.45m/s。挖掘机构由大臂座、大臂油缸、大臂、小臂、铲斗、小臂油缸、铲斗油缸等组成。输送机构由铲板、链条、刮板、刮板输送机等组成,刮板链速度不低于0.7m/s;

15、二运转载皮带机与装载机必须有可靠的连接装置,做到上下、左右可适当调节。一运机头与二运机尾能够联动,由连接及接煤装置,防止一运出渣时高度太高,损坏二运机尾或撒货;二运转载皮带机运行中不得压损配套的主运输皮带机尾;

16、设备本身有湿式除尘及内、外喷雾。

17、整机需要带电缆卷筒,且煤安在有效期内。

三、售后服务和质量保证:

1、乙方负责免费将甲方采购矿用挖掘式装载机运送到甲方工业广场内,并负责将货物卸到甲方指定的地点,交货时间为2018年10月20日前(甲方有要求乙方无偿延期保管的权利)。

2、供方免费进行使用和日常维护的培训。设备到货安装期间,供方派技术人员到现场指导安装、调试,并负责向需方无偿培训操作、维修人员。

3、质量三包,整机包括配套件的质保期为一年。设备质保期从使用之日起,一年内出现质量问题,供货方负责免费维修或更换。

4、随机应配备设备总价值3%数量的随机件和1套随机(安撤)专用工具。供货方提供的配件必需与设备配套,否则,出现任何问题由供货方承担责任。

5、接到甲方报修电话,要求2小时内予以答复,24小时内赶到用户现场进行处理故障。

6、供方需提供相关技术资料:产品出厂质量检测记录及合格证、安装使用维修说明书及维修图纸(两套)、合格证、主要构件材质证书、使用保养维修说明书、全套竣工图(电气原理图、布置图、装配图、部件图等肆套),提供以上电子版的资料,并无偿负责维修、操作技术培训。

7、因产品质量问题或交货期拖延,技术性能达不到要求等原因影响矿方生产或造成事故,责任损失有供货方承担。

8、其他未尽事宜,甲、乙双方随时协商解决。
